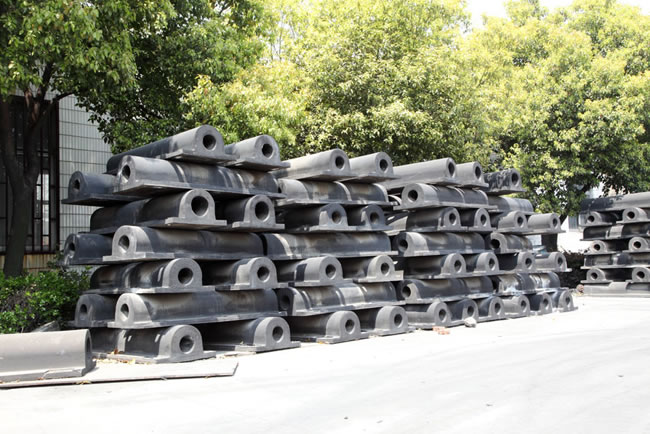

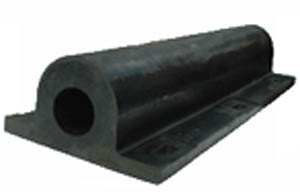

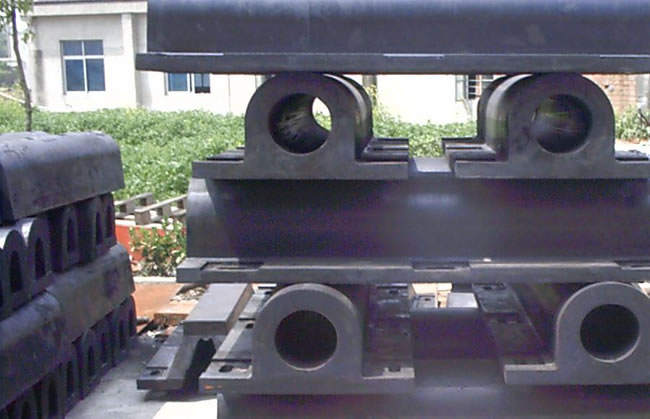

O pára-choques de borracha tipo asa e o pára-choques de borracha tipo GD é normalmente montado em docas ou em navios, de forma a contrariar a força de colisão entre a doca e o navio, gerada durante a atracagem e o desatracar, prevenindo que o navio e a doca se danifiquem.
Característica
1. O pára-choques de borracha tipo asa e o pára-choques de borracha tipo GD tem melhor desempenho na absorção da energia em relação aos do tipo semicirculares O cliente pode escolher o tipo ideal de forma a responder aos seus requisitos.
2. Apresenta uma grande robustez e oferece um tempo de vida bastante longo.
3. É normalmente utilizado em docas tipo esqueleto.

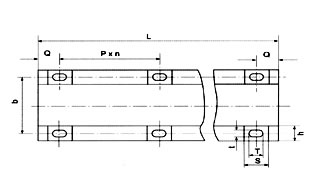

Especificações técnicas
Unidade: mm
Tipo | H | B | b | L | Q | P | S | h | T | t | n |
GD280H×1000L | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165/170 | 120 | 82/90 | 41/45 | 1 |
GD280H×1500L | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165/170 | 120 | 82/90 | 41/45 | 2 |
GD280H×2000L | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
GD280H×2500L | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
GD300H×1000L | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
G300H×1500L | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
GD300H×2000L | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
GD300H×2500L | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
Também está disponível a costumização do pára-choques de borracha tipo asa e o pára-choques de borracha tipo GD, de acordo com requisitos do cliente.
Desempenho do produto
Tipo | Capacidade de deformação por compressão (%) | Desempenho | ||
Força de reacção (KN) | Absorção de energia (KJ) | Tolerância % | ||
GD280H×1000L | 50 | 371.0 | 14.0 | ±10 |
GD280H×1500L | 557.0 | 21.0 | ||
GD280H×2000L | 742.0 | 28.0 | ||
GD280H×2500L | 927.5 | 35.0 | ||
GD300H×1000L | 441.0 | 17.6 | ||
G300H×1500L | 661.5 | 26.4 | ||
GD300H×2000L | 882.0 | 35.2 | ||
GD300H×2500L | 1102.5 | 44.0 |

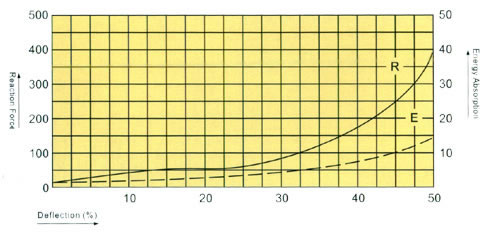

Curva de desempenho
Pára-choques de borracha tipo asa, GD280H×1000L
Deformação/Desempenho | Capacidade de deformação por compressão 50% | ||
Força de reacção (KN) | Absorção de energia (KJ) | Tolerância | |
Padrão | 371 | 14.0 | ±10% |
Pára-choques de borracha tipo asa, GD300H×1500L
Deformação/Desempenho | Capacidade de deformação por compressão 50% | ||
Força de reacção (KN) | Absorção de energia (KJ) | Tolerância | |
Padrão | 661.5 | 26.5 | ±10% |
Especificações para a instalação do pára-choques de borracha tipo asa
Especificação/Dimensão/Nome | ① Parafuso | ② Almofada | ③ Porca integrada | |||||||||||||||||
D | J | S | H | m | n | N | U | V | Q | P | R | d | e | a | b | L | T | t | G | |
GD280H | M36 | 95 | 80 | 23 | 119 | 126 | 22 | 6 | 43 | 58 | 62 | 25 | M36 | 50 | 85 | 125 | 360 | 9 | 10 | 85 |
GD300H | M39 | 110 | 90 | 26 | 119 | 126 | 22 | 6 | 43 | 58 | 62 | 25 | M39 | 50 | 85 | 125 | 390 | 9 | 10 | 110 |
Nós um fabricante profissional do pára-choques de borracha tipo asa, implantado na China. Na nossa lista de produtos, está incluído o pára-choques de borracha em cilindro, o pára-choques de borracha em arco, junta de borracha, produtos de vedação de borracha, entre muitos outros.
