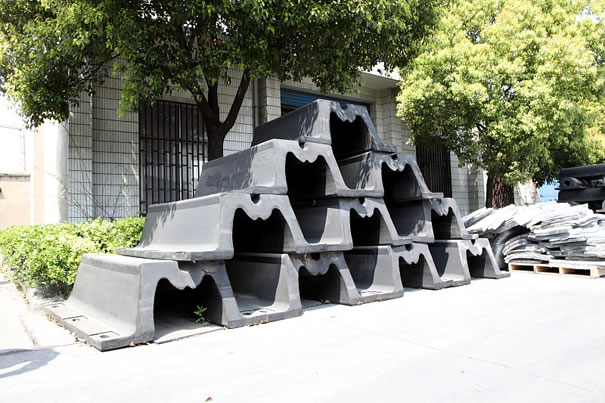

O pára-choques marítimo tipo M é normalmente montado em navios e em docas, de forma a contrariar a força de colisão entre o navio e a doca, gerada durante a atracagem e o desatracar. Prevenindo que o navio e a doca se danifiquem.
Características
O pára-choques pára-choques marítimo tipo M tem um grande desempenho na absorção de energia e um nível baixo de força de reacção.
Através de uma estrutura racional, a instalação e manutenção é feita de forma fácil.
Especificações técnicas do pára-choques marítimo tipo M
Dimensão do perfil
Unidade: mm
Tipo | h | s | w | t | b | m | d | e | f | g | k | i | r | q |
M300 | 300 | 396 | 60 | 33 | 204 | 140 | 750 | 640 | 140 | 70 | 35 | 105 | 24 | 230 |
M400 | 400 | 528 | 80 | 44 | 272 | 150 | 1000 | 870 | 165 | 82 | 41 | 120 | 30 | 290 |
M500 | 500 | 660 | 100 | 55 | 340 | 160 | 1250 | 1090 | 180 | 94 | 46 | 140 | 33 | 325 |
M600 | 600 | 776 | 120 | 66 | 408 | 170 | 1500 | 1310 | 195 | 100 | 50 | 160 | 36 | 430 |
M800 | 800 | 1035 | 160 | 88 | 544 | 180 | 2000 | 1740 | 270 | 136 | 68 | 260 | 48 | 430 |
Comprimento
Unidade: mm
Tipo | L=1000 | L=1500 | L=2000 | |||||||||
L1 | C | P | n | L1 | C | P | n | L1 | C | P | n | |
M300 | 1150 | 140 | 870 | 1 | 1650 | 140 | 685 | 2 | 2150 | 137.5 | 625 | 3 |
M400 | 1200 | 150 | 900 | 1 | 1700 | 150 | 700 | 2 | 2200 | 147.5 | 635 | 3 |
M500 | 1250 | 160 | 930 | 1 | 1750 | 160 | 715 | 2 | 2250 | 157.5 | 645 | 3 |
M600 | 1300 | 170 | 960 | 1 | 1800 | 170 | 730 | 2 | 2300 | 167.5 | 655 | 3 |
M800 | 1400 | 180 | 1040 | 1 | 1900 | 180 | 770 | 2 | 2400 | 180.0 | 680 | 3 |
Desempenho do produto
Tipo | Capacidade de deformação por compressão % | Tolerância % | |||||
Força de alta reacção (RH) | Força de reacção padrão (RO) | Força de reacção baixa (RL) | |||||
Força de reacção (R) | Absorção de energia (E) | Força de reacção (R) | Absorção de energia (E) | Força de reacção (R) | Absorção de energia (E) | ||
M300×1000L | 257 | 29.4 | 213 | 24.3 | 182.3 | 20.6 | ±10 |
M400×1000L | 341 | 53.0 | 282 | 44.1 | 242.0 | 37.2 | |
M500×1000L | 427 | 83.3 | 354 | 68.6 | 304.0 | 58.8 | |
M600×1000L | 514 | 120.0 | 425 | 100.0 | 366.0 | 84.2 | |
M800×1000L | 685 | 213.0 | 566 | 177.3 | 486.0 | 150.0 |

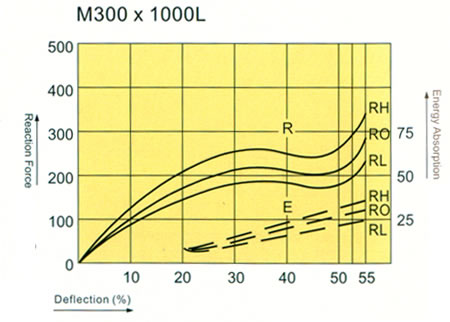

Curva de desempenho
Nós um fabricante profissional de pára-choques marítimo tipo M, implantado na China. Na nossa lista de produtos, está incluído o pára-choques de borracha em cilindro, o pára-choques de borracha em arco, junta de borracha, produtos de vedação de borracha para instalações de embarque, entre muitos outros.
